Conception de jardinières pour toitures exposées au vent : guide d’ancrage

Les toits-terrasses posent d'importants défis pour la conception de bâtiments commerciaux, en raison des vents violents et des contraintes structurelles complexes. Pour les architectes et les promoteurs, l'intégration d'espaces verts à grande échelle est essentielle à la sécurité et à la solidité du bâtiment, et non seulement à des fins esthétiques.

En résumé : les jardinières de toiture doivent être conçues pour résister aux forces latérales et verticales du vent. Cela implique de choisir des matériaux durables comme l’aluminium de qualité marine ou la fibre de verre renforcée, de prévoir une profondeur et un poids de terre suffisants, et d’ancrer la jardinière à la charpente du toit à l’aide de lest, de fixations mécaniques ou de kits anti-arrachement. Les charges dues au vent doivent être calculées conformément aux normes reconnues, telles que la norme ASCE 7. Un ingénieur en structure doit vérifier tous les détails de fixation avant l’installation.

Caractéristiques techniques pour les toits exposés au vent

Paramètre	Plage recommandée*	Notes
Profondeur du sol	Spécifique au projet (généralement plus profond que 18 pouces/45 cm pour les arbustes et les petits arbres)	Une profondeur de sol adéquate ajoute de la masse et protège les racines ; la profondeur exacte doit être déterminée en fonction de l'espèce végétale, du module de plantation, de la stratégie d'irrigation et de la capacité du toit plutôt que selon une règle universelle.
Matériau pour jardinière	aluminium de qualité marine ou fibre de verre renforcée	Alliant légèreté, intégrité structurelle élevée et résistance à la corrosion ; les finitions thermolaquées réduisent l'entretien.
Ancrage	Chambres de ballast ou points d'ancrage dissimulés	Les méthodes d'ancrage techniques comprennent des compartiments de ballast, des fixations cachées ou des kits anti-soulèvement par le vent spécifiques ; la méthode appropriée dépend de la zone de vent, de la construction du toit et de la conception de la jardinière, et doit être vérifiée par un ingénieur professionnel.
Placement	Évitez autant que possible les bords de toit ; compensez par la hauteur des plantes lorsque c’est possible.	Éloigner les arbres des bordures d'au moins leur hauteur à maturité est une règle d'aménagement paysager prudente visant à réduire leur exposition, mais leur emplacement final doit être fondé sur une analyse du vent et des contraintes de conception propres au projet.
Charge du vent	Déterminer les charges de vent spécifiques au site à l'aide de la norme ASCE 7/IBC	Calculer les forces latérales et de soulèvement à l'aide des combinaisons de charges spécifiées par le code ; l'ingénieur en structure peut appliquer des facteurs supplémentaires selon les exigences du projet.

*Les valeurs réelles varient selon l'espèce végétale, le fabricant du pot, la stratégie d'irrigation et le code du bâtiment local ; consultez toujours un ingénieur en structure et le fournisseur du pot pour vérifier les critères de conception.

Pourquoi les charges de vent sont importantes pour les projets de toiture

Les jardins sur les toits sont exposés à des vents plus forts que ceux auxquels les aménagements paysagers au niveau du sol sont soumis. Les recommandations relatives à la végétalisation des toitures soulignent que les vents violents peuvent exercer une pression positive ou négative sur les substrats de culture légers, et que les angles et les bords sont particulièrement vulnérables. Sans un ancrage adéquat, les jardinières et leur contenu peuvent se déplacer, se soulever ou se renverser, ce qui présente des risques pour les personnes et les biens. Le guide « Arbres sur les toits » précise que les jardins surélevés nécessitent une stabilisation plus robuste que les plantations au niveau du sol ; les mottes de racines doivent être ancrées à des structures en béton solides à l’aide de câbles ou d’ancrages approuvés par des ingénieurs. Ces observations s’appliquent également aux grands bacs de plantation : la structure doit résister au renversement, au glissement et au soulèvement, tout en garantissant son étanchéité et en respectant les limites de charge.

Comprendre les charges et les normes liées au vent

La norme ASCE 7 de l'American Society of Civil Engineers (adoptée dans le Code international du bâtiment) propose une méthode de calcul des charges de vent sur les structures et les équipements de toiture. Les concepteurs doivent prendre en compte :

• Vitesse de vent de base sur le site (d'après les cartes météorologiques) et catégorie d'exposition.

• Pression latérale : forces horizontales agissant sur le côté du planteur.

• Pression de soulèvement : forces d'aspiration visant à soulever le pot et son contenu.

  Les facteurs de charge et les combinaisons spécifiques utilisés dans la conception au vent sont définis par le code du bâtiment applicable (par exemple, ASCE 7/IBC) et appliqués par l'ingénieur en structure.

Considérations relatives aux matériaux pour les jardinières exposées à des vents violents

Les jardinières en aluminium et en acier inoxydable sont parfaitement adaptées aux toitures grâce à leur excellent rapport résistance/poids et à leur résistance à la corrosion. Ces matériaux peuvent être renforcés par des nervures ou des plaques d'ancrage afin d'améliorer la stabilité. L'aluminium de qualité marine, revêtu de peinture en poudre (alliage 5052 par exemple), conserve son intégrité structurelle pendant des décennies et réfléchit la chaleur, protégeant ainsi les racines. La fibre de verre renforcée offre une durabilité comparable pour un poids inférieur et assure une isolation thermique naturelle, un atout précieux lorsque la charge admissible sur la toiture est limitée.

Les matériaux plus lourds, comme l'acier Corten, le béton armé de fibres de verre (BAFV) ou le béton, offrent une meilleure résistance au renversement, mais augmentent la charge permanente sur la charpente. Les matériaux plus légers, comme le PEHD ou le bois, peuvent convenir aux emplacements abrités, mais sont déconseillés dans les zones exposées à des vents violents en raison de leur moindre rigidité et de leur durabilité réduite. Quel que soit le matériau, les jardinières doivent comporter des raidisseurs internes ou des plaques de base pour assurer une fixation mécanique solide à la charpente.

Stratégies d'ancrage

Dans les zones exposées aux vents forts, les solutions d'ancrage des jardinières doivent être adaptées à chaque projet. Le système choisi doit tenir compte des dimensions de la jardinière, de la capacité structurelle du bâtiment et des conditions de vent sur le site.

Lest et poids

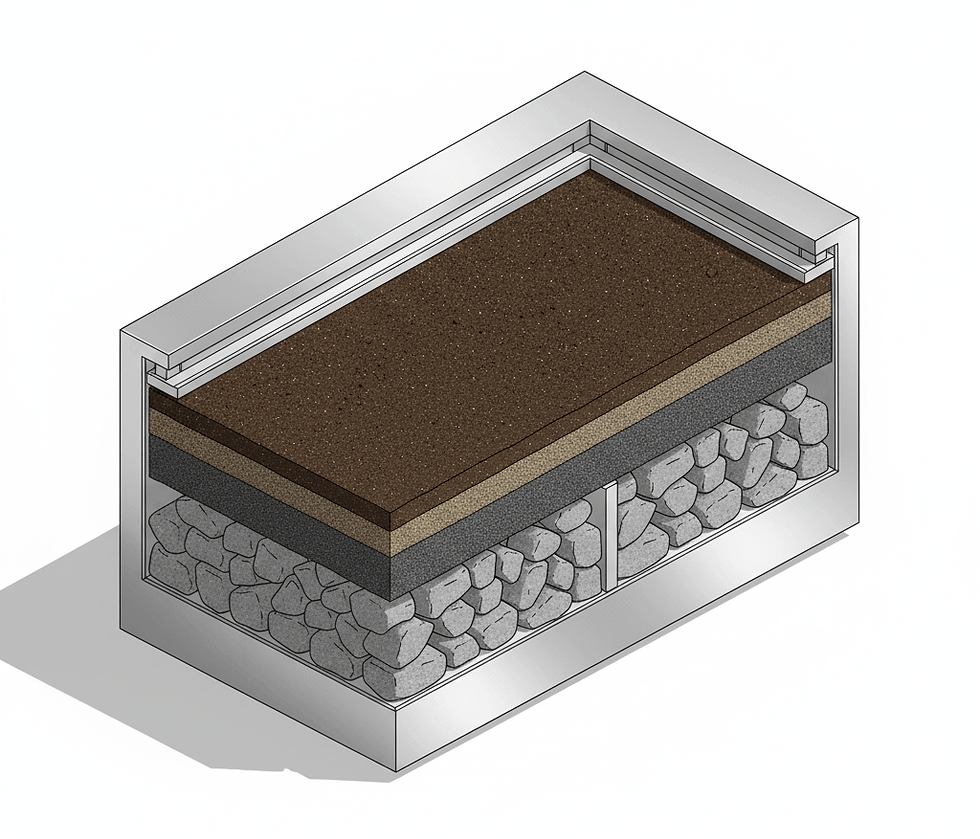

Augmenter la masse est une méthode efficace pour résister au renversement et au soulèvement. Les jardinières commerciales sont souvent équipées de compartiments de lestage ou de doubles fonds remplis de gravier ou de maçonnerie. Les recommandations relatives aux toitures végétalisées préconisent la pose de dalles ou de pierres lourdes en bordure de toit afin de maintenir en place les substrats de culture légers. Pour les bacs de plantation, les compartiments de lestage doivent être accessibles pour l'entretien et conçus pour répartir uniformément le poids sur les supports structurels, tels que les solives ou les colonnes. Il convient d'éviter de concentrer une charge excessive au centre de la portée.

ancrage mécanique

Des fixations mécaniques relient directement la jardinière à la structure de la terrasse ou au système de piédestal. Options disponibles :

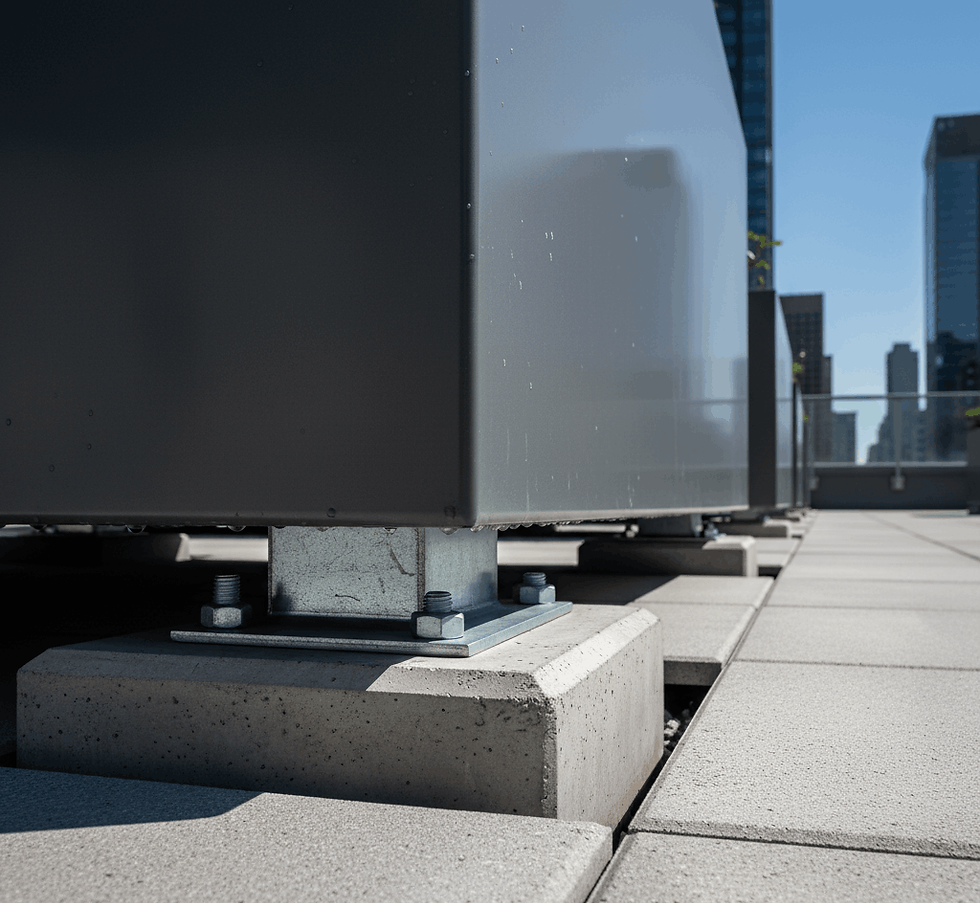

1. Plaques ou brides de fixation dissimulées. Les socles de jardinières peuvent intégrer des plaques d'acier invisibles, boulonnées aux plots de toiture ou aux poutres de charpente. Les fixations doivent traverser uniquement les couches sacrificielles (par exemple, une bordure ou un plot) et ne doivent pas endommager les membranes d'étanchéité. Des joints, des manchons ou des supports de bordure permettent d'isoler les boulons d'ancrage de la membrane.

2. Systèmes de plots ou de grilles. Ces systèmes, conçus sur mesure, créent une surface monolithique fixée à la toiture. Jardinières, pavés et gazon sont installés sur la grille et fixés par clips ou par des vis. Ces systèmes, proposés par différents fabricants, illustrent comment un aménagement paysager peut être conçu pour résister aux vents violents ; leur pertinence doit être évaluée par l’équipe du projet.

Câblage et ancrage de la motte

Pour les plantes hautes ou les petits arbres, un système de stabilisation supplémentaire peut s'avérer nécessaire. Le guide relatif aux arbres sur les toits recommande que les tuteurs et les câbles soient plus robustes que pour les aménagements paysagers au niveau du sol et que les mottes ou les troncs soient ancrés aux structures en béton à l'aide de câbles ou d'ancrages approuvés par des ingénieurs. Des techniques similaires peuvent être utilisées dans les jardinières : des supports internes ou des points d'ancrage permettent de fixer les liens d'arbres à la structure de la jardinière, limitant ainsi le balancement et le soulèvement.

Emboîtement et modularité

Les grands bacs de plantation peuvent être conçus pour s'emboîter ou se raccorder, formant ainsi une masse continue et stable. Les systèmes modulaires avec entretoises latérales ou goupilles de verrouillage contribuent à répartir la force du vent sur plusieurs éléments. Lors de l'intégration de sièges ou de brise-vue, il convient de tenir compte de la surface accrue, susceptible d'amplifier la prise au vent. Il est recommandé de dissimuler les fixations mécaniques afin de préserver l'esthétique architecturale.

Emplacement et agencement

L'exposition au vent n'est pas uniforme sur un toit. Les bords, les angles et les parapets sont soumis à des forces de soulèvement et d'aspiration plus élevées. Par mesure de précaution, placez les jardinières lourdes à distance du périmètre du toit. Pour les arbres, reculez-les d'une distance égale ou supérieure à leur hauteur à maturité. Cette recommandation n'est pas une obligation réglementaire ; l'emplacement définitif doit être déterminé par une analyse spécifique au projet des vents, des contraintes structurelles et du site. Si des bacs de plantation doivent être installés en bordure, choisissez des modèles plus courts et assurez-vous d'un ancrage solide. Regrouper les jardinières ou les aligner avec les murets des parapets peut réduire l'exposition au vent. Évitez les rangées continues qui pourraient faire office de voiles. L'ajout de brise-vues, de treillis ou de haies peut perturber le flux d'air, mais peut nécessiter un ancrage supplémentaire.

Collaboration avec les ingénieurs en structure et les entrepreneurs

La conception de systèmes de jardinières résistantes aux vents forts est une tâche multidisciplinaire. L'article de Building Design + Construction sur les équipements de toiture souligne que les responsabilités liées à la conception face au vent sont souvent négligées, car les ingénieurs en mécanique se concentrent sur les systèmes tandis que les ingénieurs en structure s'intéressent à la charpente principale. Pour éviter de telles lacunes lors de la conception de jardinières :

• Faites appel à un ingénieur en structure dès le début du projet. Vérifiez la capacité portante de la toiture et déterminez les charges concentrées admissibles. Placez les jardinières lourdes directement au-dessus des poutres ou des colonnes et répartissez le poids uniformément.

• Calculer les charges dues au vent. Utiliser la norme ASCE 7 ou les dispositions du code local pour déterminer les pressions latérales et verticales, puis appliquer les coefficients de sécurité appropriés. Fournir à l'ingénieur les dimensions et les hauteurs du plan afin qu'il puisse calculer les surfaces projetées.

• Détaillez les raccordements. Élaborez des spécifications détaillées pour les plaques d'ancrage, les boulons, les sangles et les produits d'étanchéité. Assurez-vous que les traversées sont compatibles avec les membranes de toiture et les garanties.

• Collaborez avec les spécialistes de l'étanchéité et de l'aménagement paysager. Les ancrages, les socles et le lest ne doivent pas compromettre les membranes, le drainage ni l'isolation. Consultez le fabricant du bac à fleurs pour connaître les fixations compatibles.

Maintenance et surveillance

Dans les zones exposées aux vents forts, les jardinières nécessitent une inspection continue. Il est important de vérifier régulièrement les fixations, le niveau de lestage et la solidité des éléments de structure afin de détecter toute corrosion ou tout desserrement. Inspectez les arbres et arbustes pour évaluer la densité de leur feuillage ; une taille périodique réduit la surface exposée au vent et en facilite le passage. Évaluez l’humidité et le poids du sol : un substrat saturé peut augmenter la charge. Faites appel à des arboristes et des horticulteurs pour évaluer les risques liés aux arbres et ajustez les fixations à mesure que les plantes grandissent. Les plans d’entretien doivent préciser la fréquence des inspections et les responsabilités de chacun.

Conclusion

La conception de jardinières pour les toitures exposées aux vents violents est avant tout un travail d'ingénierie visant à protéger l'enveloppe du bâtiment. Privilégiez des matériaux robustes tels que l'aluminium thermolaqué ou la fibre de verre renforcée. Prévoyez une profondeur de terre suffisante pour assurer la stabilité des bacs de plantation, généralement 45 cm ou plus pour les arbustes et les petits arbres, la profondeur finale étant déterminée par le paysagiste et l'ingénieur structurel. Ancrez les jardinières à l'aide de fixations invisibles ou de systèmes anti-arrachement conçus. Basez toutes les contraintes de conception sur des normes reconnues telles que l'ASCE 7 ou l'IBC, et consultez des professionnels de la structure pour confirmer la capacité portante de la toiture et les détails de fixation. Avec une conception soignée et un entretien régulier, les jardinières peuvent assurer une protection optimale sur les toitures exposées au vent.

Urban Pot collabore avec des architectes et des entrepreneurs pour concevoir des solutions de jardinières pour les toits. Contactez notre équipe pour nous faire part de vos besoins.

Foire aux questions

1. Comment déterminer la charge du vent pour des jardinières sur un toit ?

Les charges dues au vent doivent être calculées conformément à la norme ASCE 7 ou aux codes du bâtiment locaux, qui fournissent des équations pour les pressions latérales et verticales sur les toitures. Le calcul prend en compte la vitesse du vent, la hauteur du bâtiment, la catégorie d'exposition et la surface prévue des jardinières. Un ingénieur en structure peut convertir ces pressions en poids de lestage ou en capacité de fixation requise.

2. Les jardinières lourdes suffisent-elles à elles seules à résister aux vents violents ?

Le poids est utile, mais rarement suffisant à lui seul. Les recommandations relatives à la végétalisation des toitures mettent en garde contre le risque d'arrachement des supports légers par des vents violents et préconisent des mesures de fixation pour éviter ce phénomène. L'utilisation de lest, de fixations mécaniques ou de kits d'ancrage au vent garantit la résistance des jardinières au glissement et à l'arrachement. Veillez à ce que le poids ajouté ne surcharge pas la charpente du toit.

3. Quelles méthodes d'ancrage sont appropriées ?

Plusieurs options sont possibles : remplir les compartiments de lestage intégrés, boulonner des plaques dissimulées aux supports structurels, utiliser des tapis anti-arrachement par le vent avec ancrages, ou encore emboîter plusieurs jardinières. Pour les arbres plus hauts ou les écrans végétaux, il peut être nécessaire d’ancrer les racines et de les câbler à des structures en béton. Le choix dépendra de la conception de la jardinière, de la construction du toit et de la zone de vent.

4. À quelle distance du bord du toit les jardinières doivent-elles être placées ?

Le guide relatif aux arbres sur les toits recommande de les planter à une distance du bord du toit d’au moins leur hauteur adulte prévue afin de les protéger des rafales de vent. Pour les jardinières, en particulier les plus hautes, il est conseillé de prévoir un retrait similaire lorsque c'est possible et d'éviter de les placer sur de grandes surfaces exposées aux angles et aux bords.

5. Ai-je besoin d'un professionnel pour l'ancrage de la jardinière ?

Oui. La même directive précise que les ancrages ou les câbles utilisés pour stabiliser les arbres sur le toit doivent être approuvés par des ingénieurs et dimensionnés en fonction de la masse de l'arbre à maturité. Pour les bacs de plantation, un ingénieur en structure vérifiera la capacité portante du toit, calculera les charges de vent et concevra les fixations qui s'intègrent à la structure du bâtiment sans compromettre l'étanchéité. Ceci garantit la conformité aux normes et protège les occupants ainsi que les biens.
